TAIL LIGHT

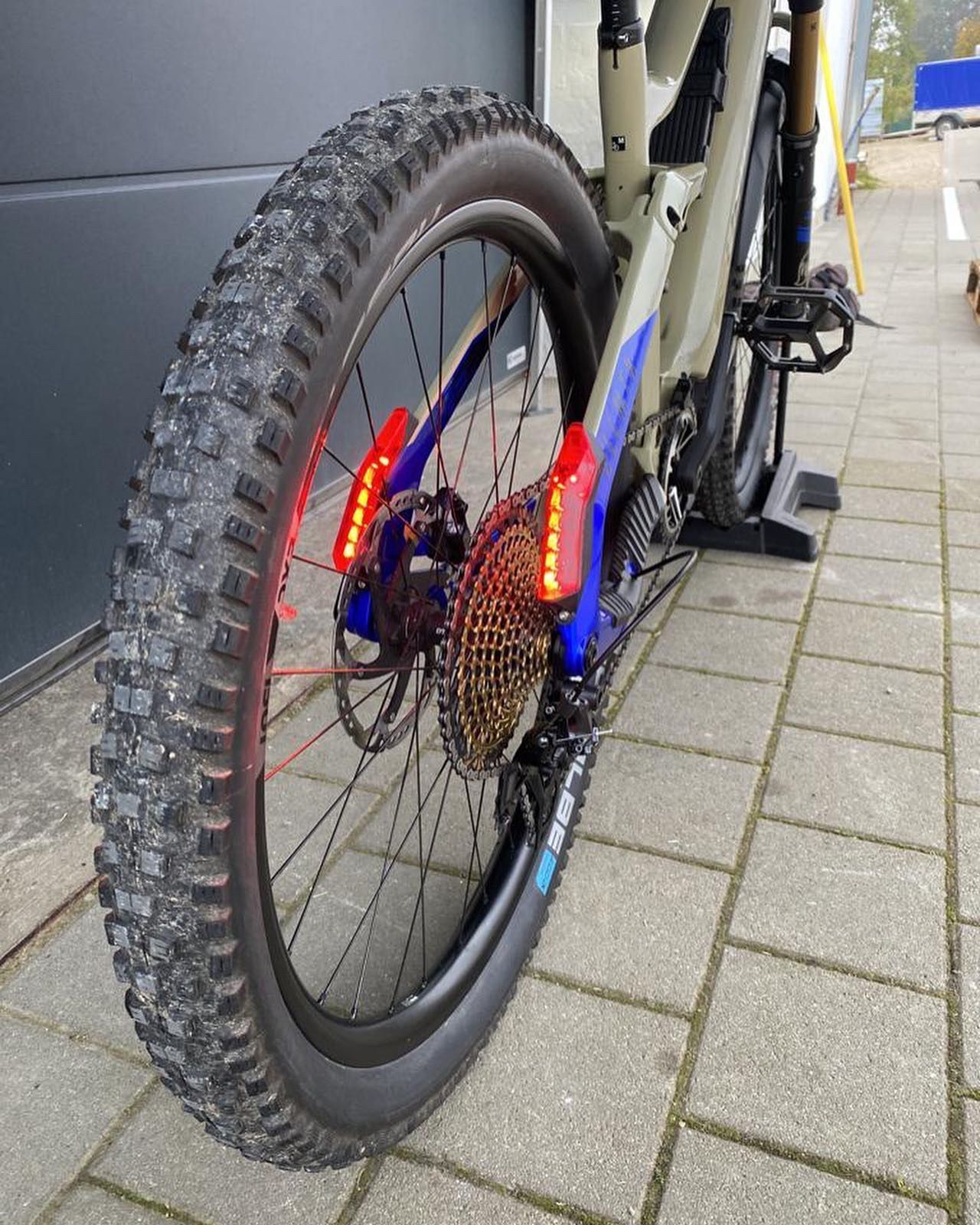

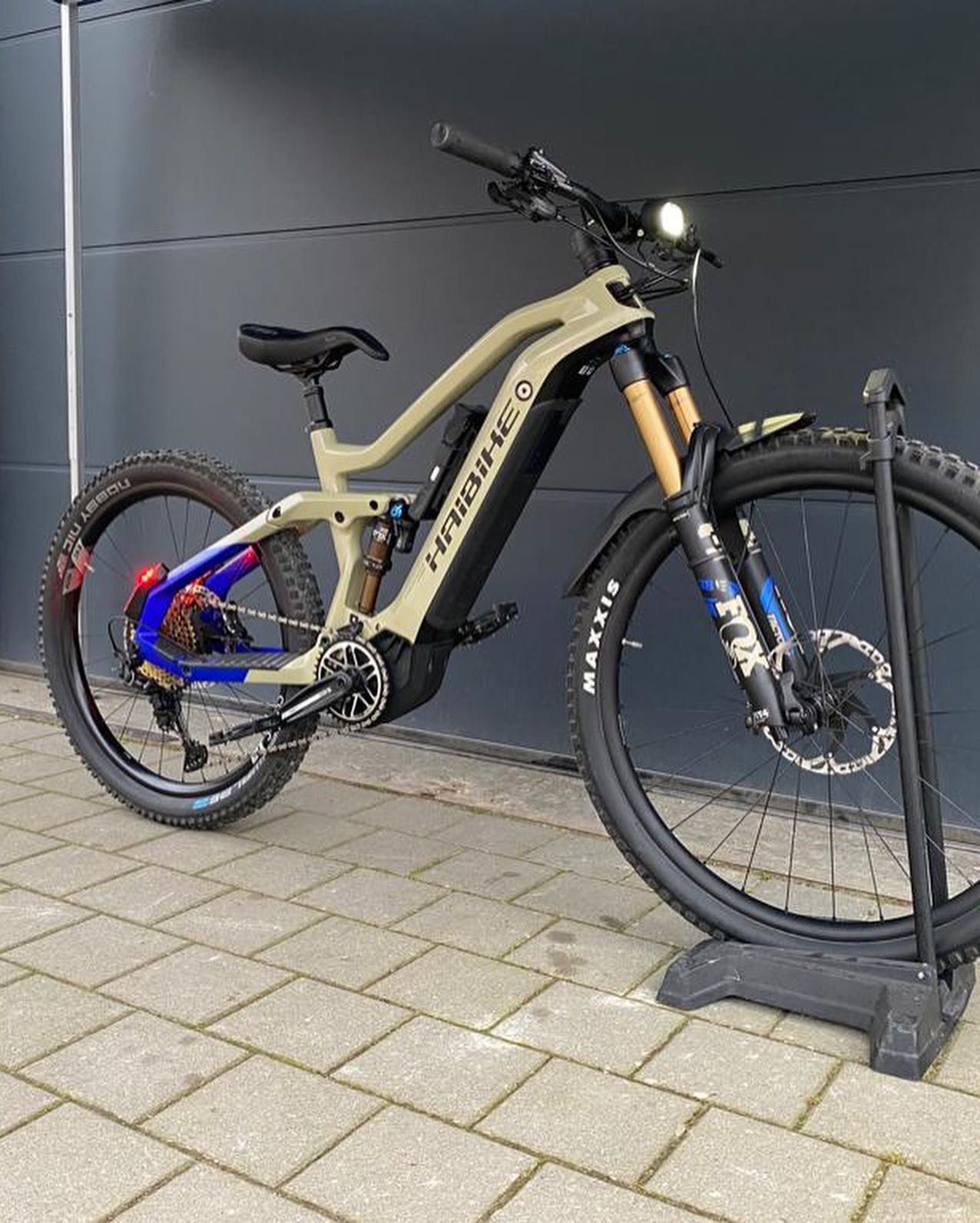

Haibike Twin Tail Light and Adapter

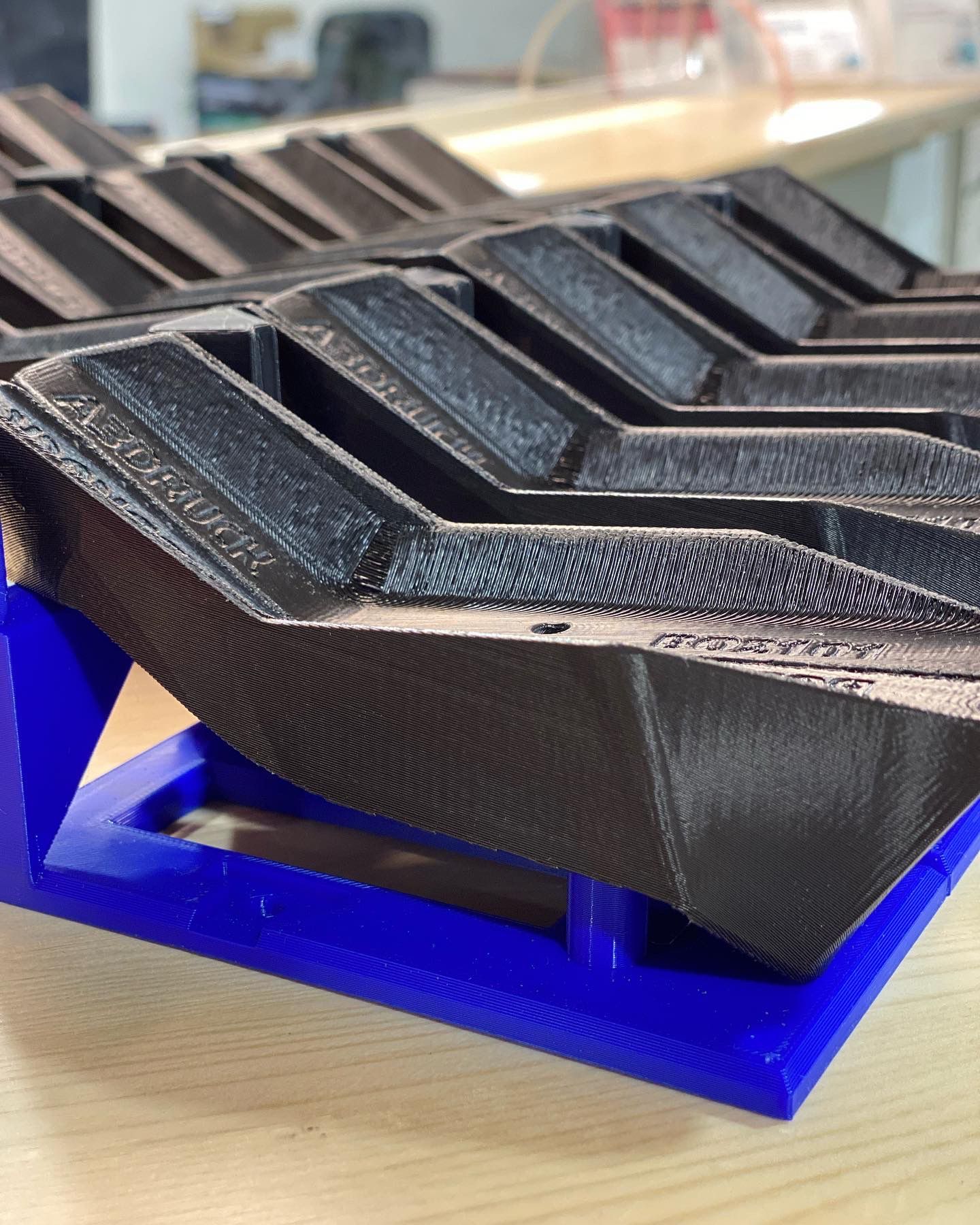

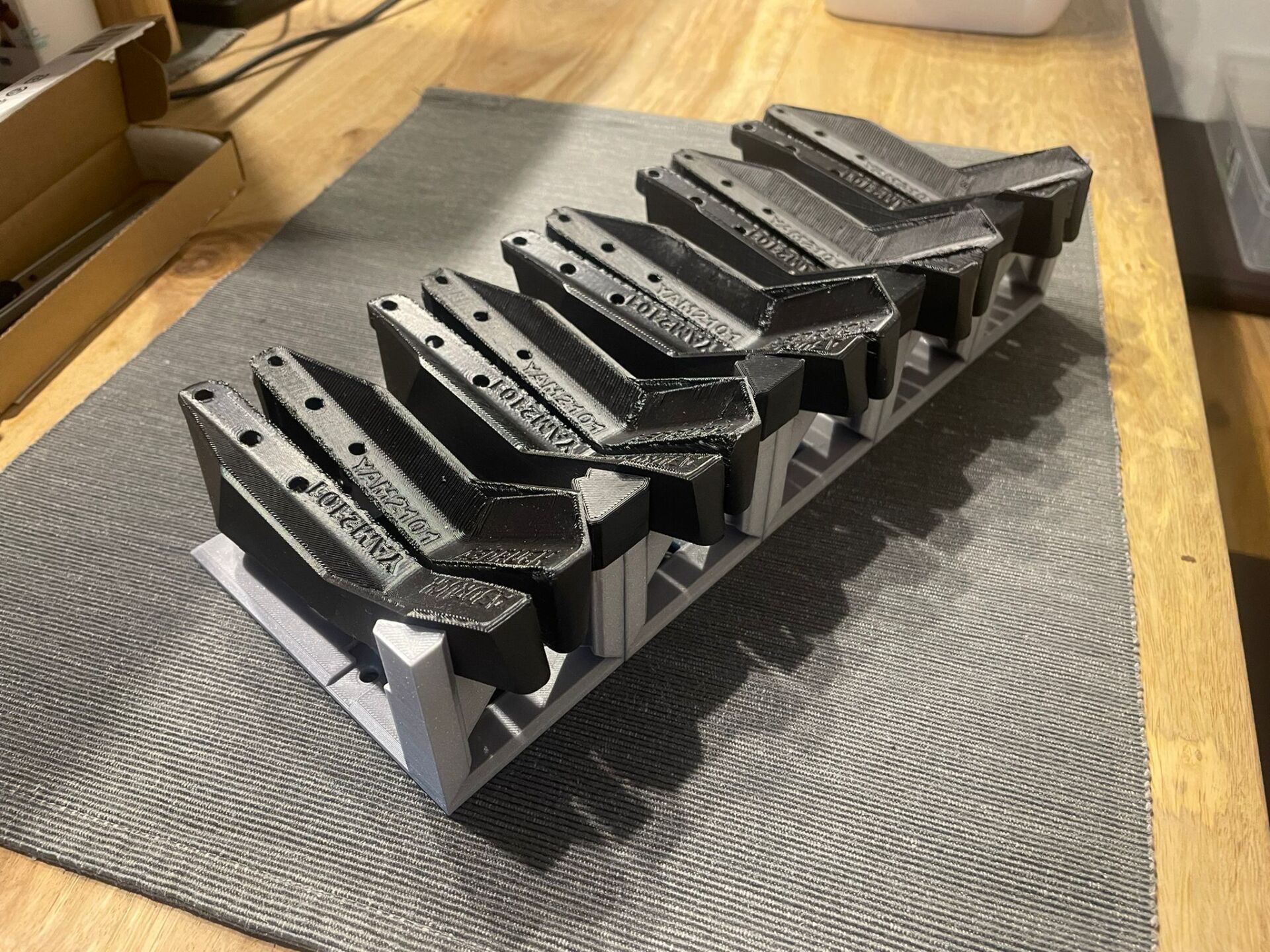

Wir haben die Taillights neu gemacht -
mit einem neuen Adapter.

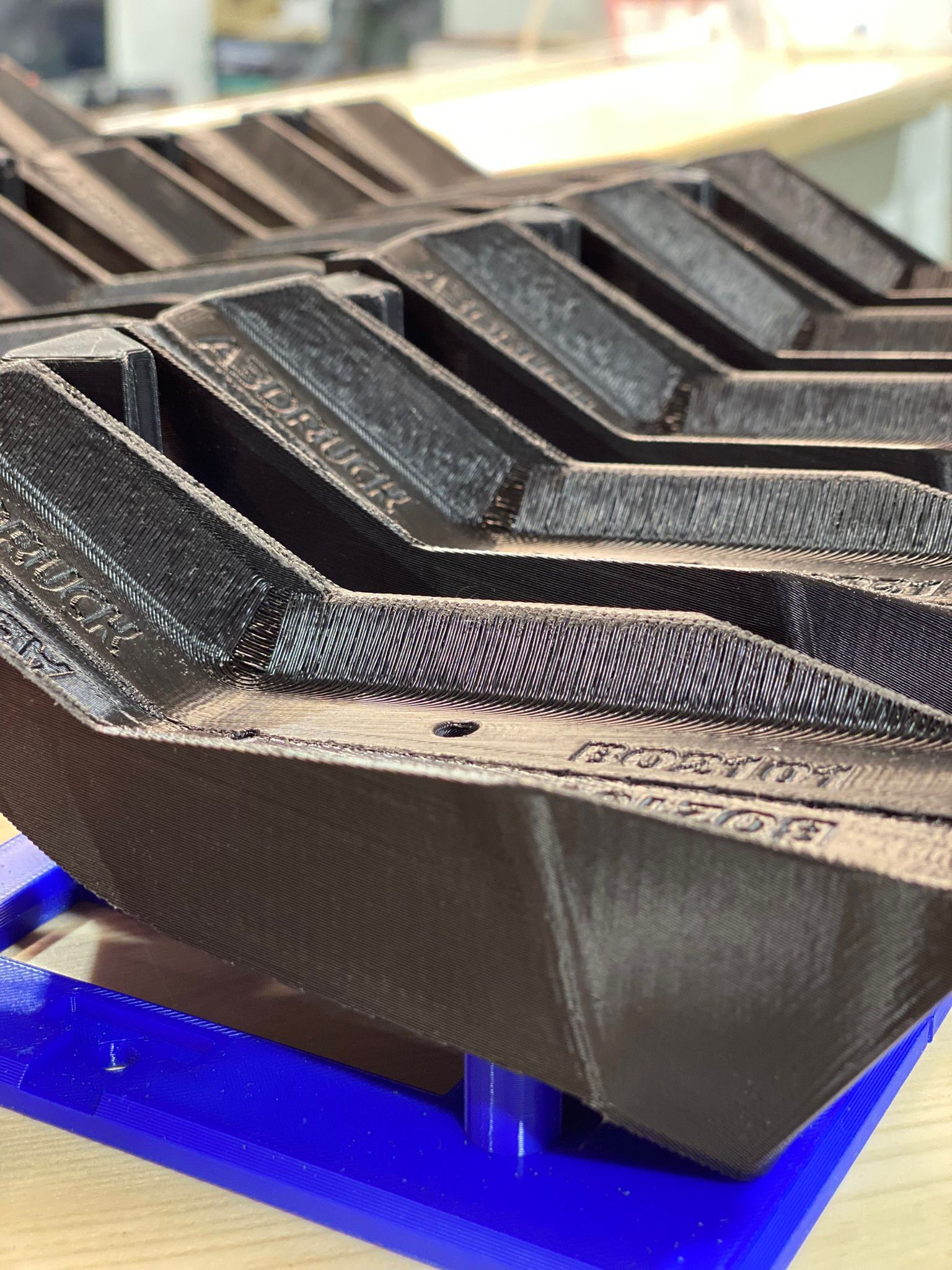

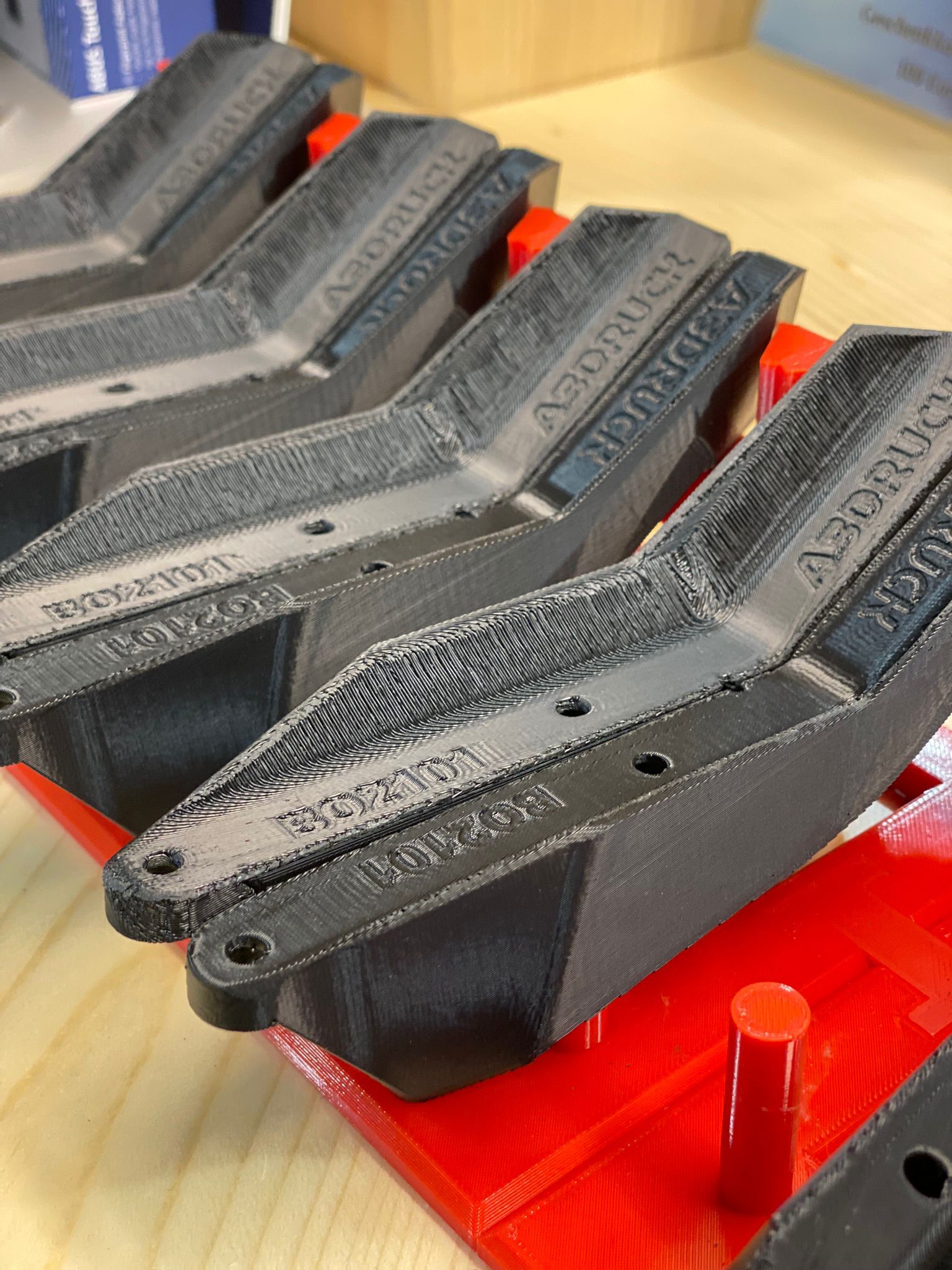

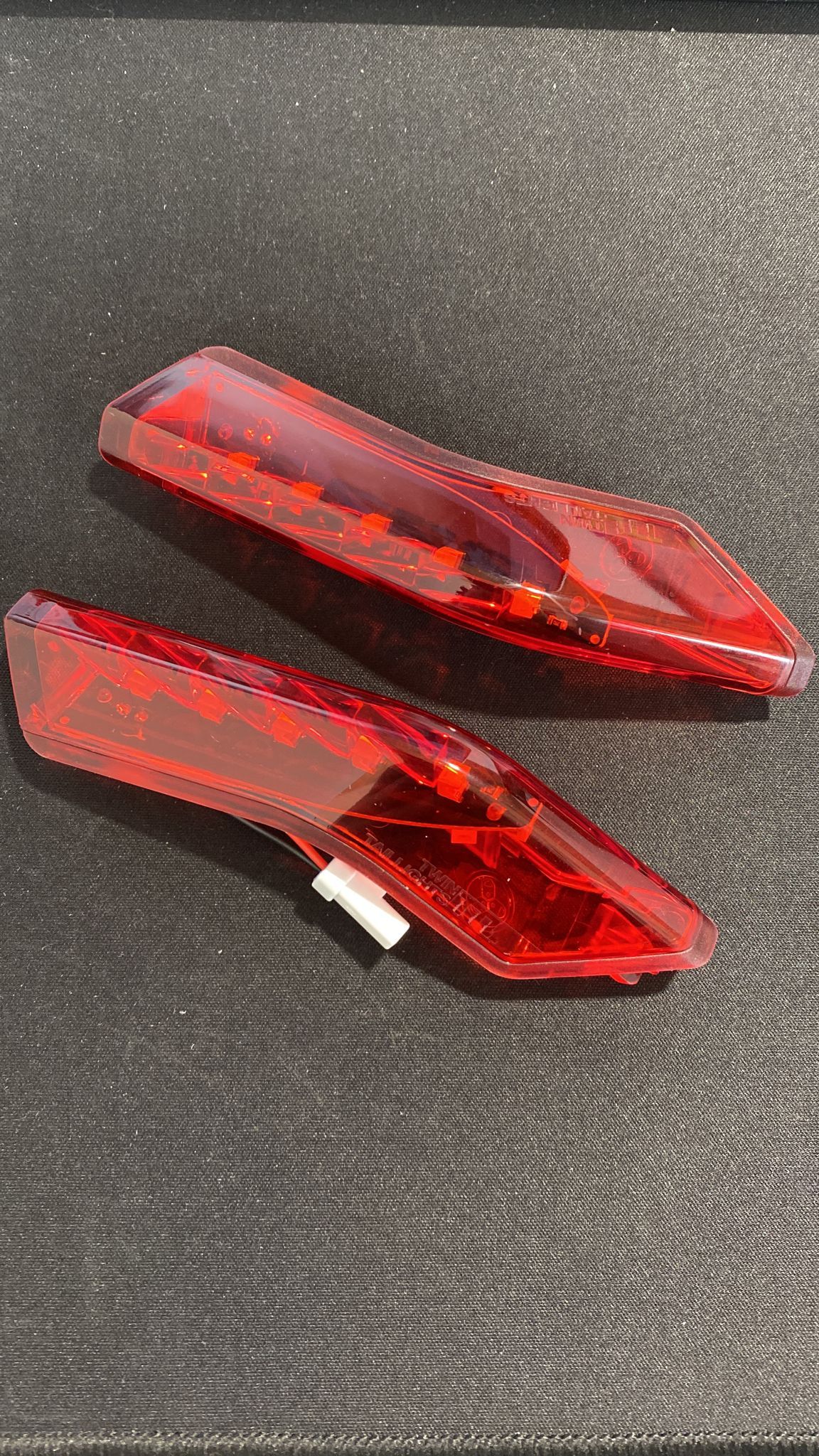

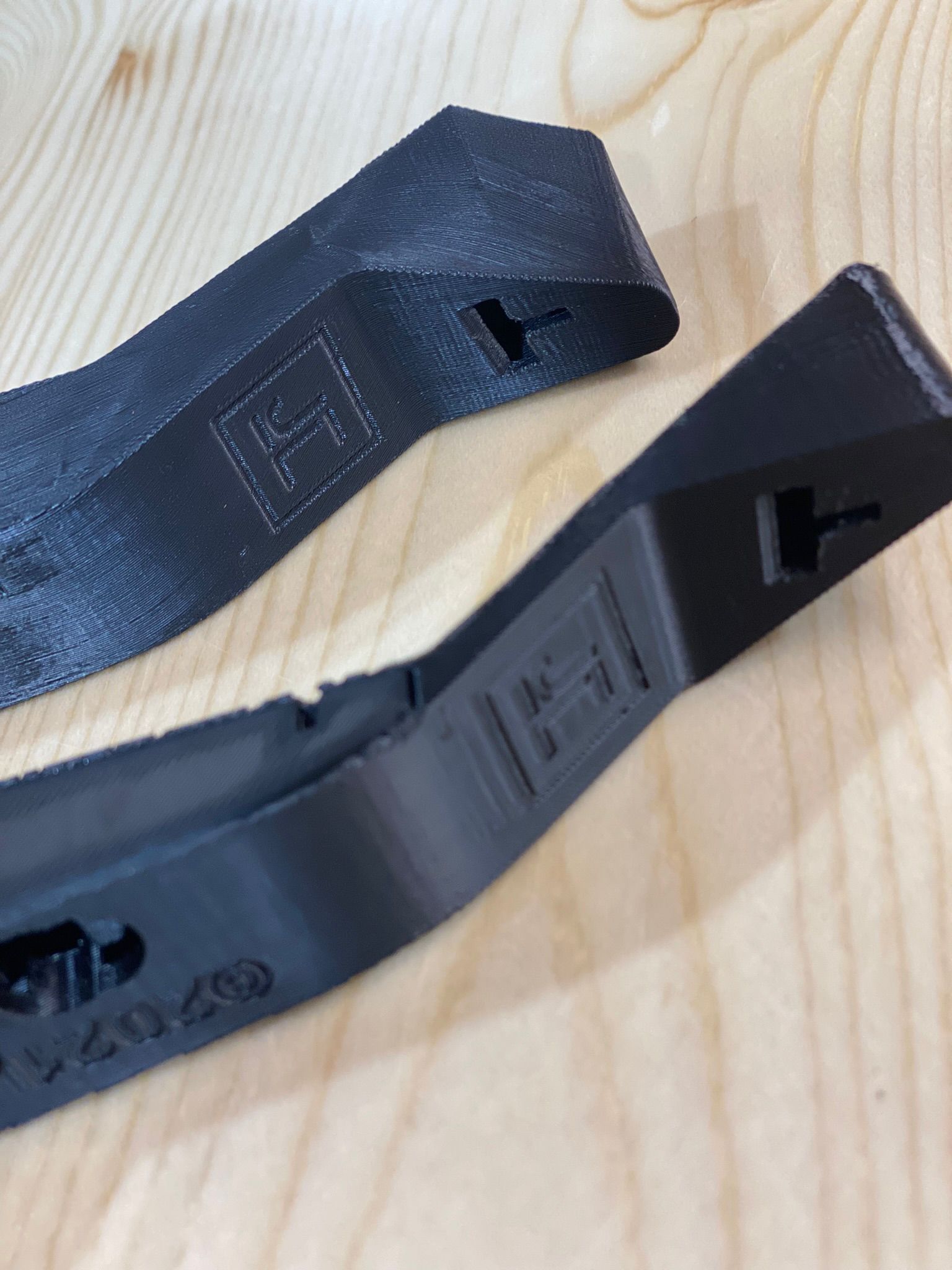

Die Lichter sind von Haibike - der Adapter von JL (Josef Lechenbauer E-Bike-Center).

Die Tail Lights könnt ihr komplett bei uns vor Ort oder in unserem Online Shop kaufen.

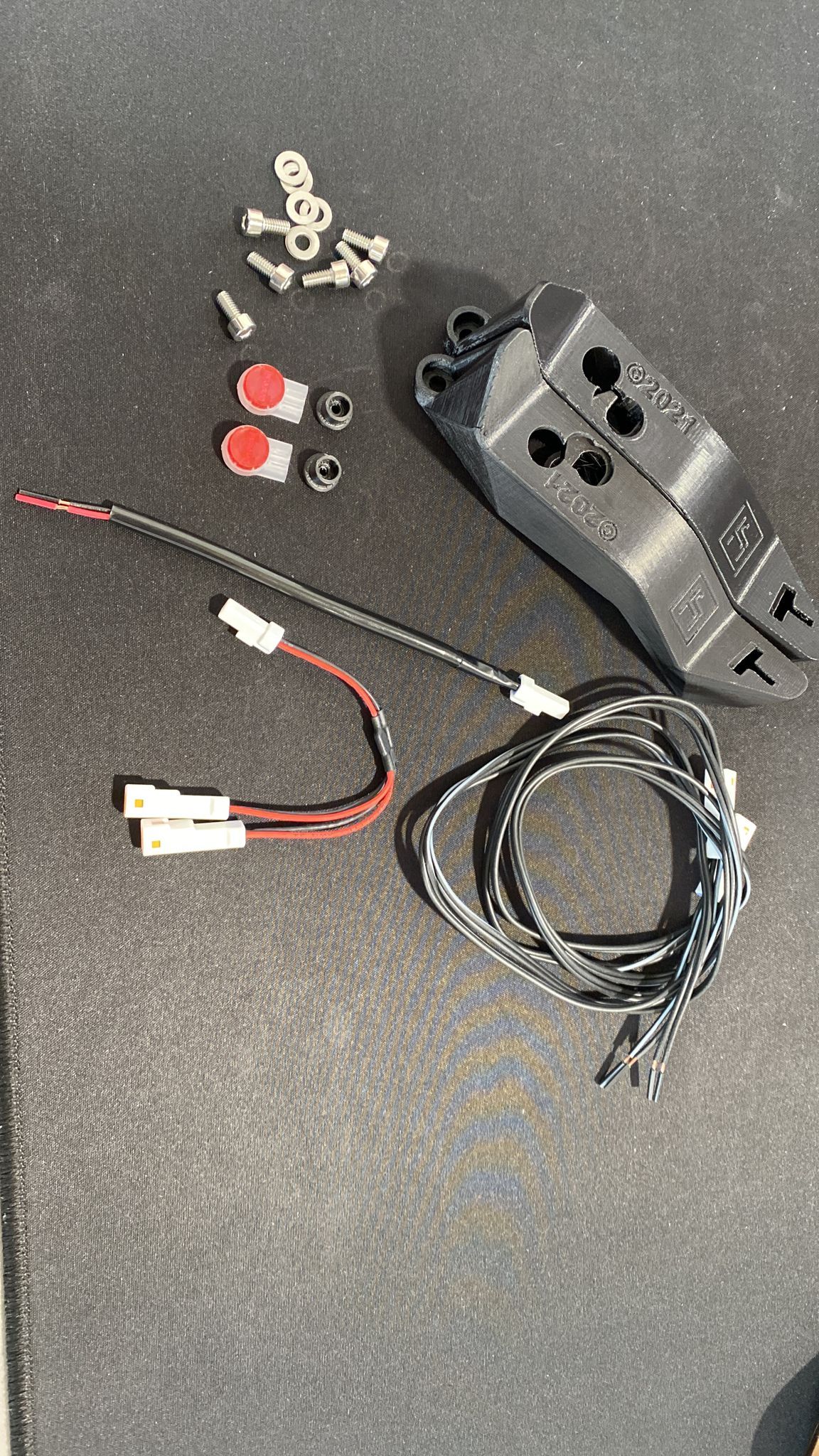

Mit Licht und Adapter oder eben nur den Adapter als Set. Der Lieferumfang ist immer mit allen Kabeln und Schrauben zur Montage. Wichtig ist, dass ihr beachtet, dass es 2-erlei Adapter gibt - einmal für Bosch und einmal für Yamaha.

Auch muss am Hinterbau die entsprechende Bohrung vorhanden sein. Die Montage ist für einen Mechaniker*in einfach, jedoch für "Nichtkönner*in" eher nicht zu empfehlen. Wir helfen hier gerne, denn Ihr müsst die Kabel zum Motor verlegen.

Die Tail Lights sind super stabil zu montieren und halten deutlich fester als die Originalen. Der Adapter ist so formschön am Heck angebracht und sieht einfach nur genial aus. Viel Spass beim neuen Licht montieren und allzeit gute Fahrt.

Button
Button
Button
Button
Button
Button
Button
Button
Button
Button

Achtung

Der Einbau kann bzw. sollte nur durch Fachpersonal erfolgen. Gerne helfen wir telefonisch für kurze Fragen weiter.

Für den Einbau ist es erforderlich den Motor auszubauen. Achtung – sie verlieren Ihre Garantie, wenn sie unsachgemäße Arbeiten am Fahrrad vornehmen oder die Verkabelung falsch machen.

Bitte wenden sie sich an eine Fachwerkstatt, wenn sie nicht selbst wissen was Sie zu tun haben.
Für Defekte oder falsche Anwendung der zugesandt Artikel übernehmen wir keine Haftung.

Fragen? Tel. 08254-998233

Montageanleitung

1

Verschrauben des Halters mit dem Rahmen
2x M4 Schraube mit Unterlegscheibe durch die entsprechenden Bohrungen in den Fahrrad-Rahmen schrauben. Ggf. müssen die Gewinde im Rahmen nachgeschnitten werden. Die Schrauben handfest anziehen – zu hohe Kräfte können den Plastik-Adapter beschädigen.

Button
2

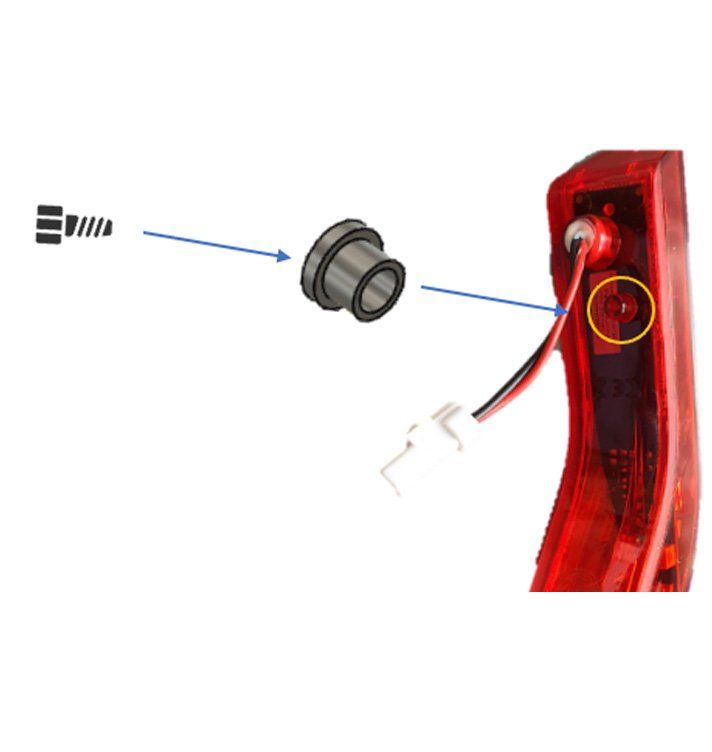

Anbringen der Fixierungen am Twin Tail Light
Die Licht-Fixierung wird mit der im Lieferum-fang des Lichts enthaltenen Schraube am Hal-tepin des Twin Tail Lights verschraubt. Vorsicht: Plastikgewinde – zu hohe Kräfte können Licht und Fixierung beschädigen!

Button
3

Anbringen des Twin Tail Lights
Twin Tail Light oben in die T-Öffnung einschieben (1) und vollständig auf den Adapter auflegen. Montagepin und Fixierung sind durch die entsprechenden Bohrungen zu führen (2).
Button
4

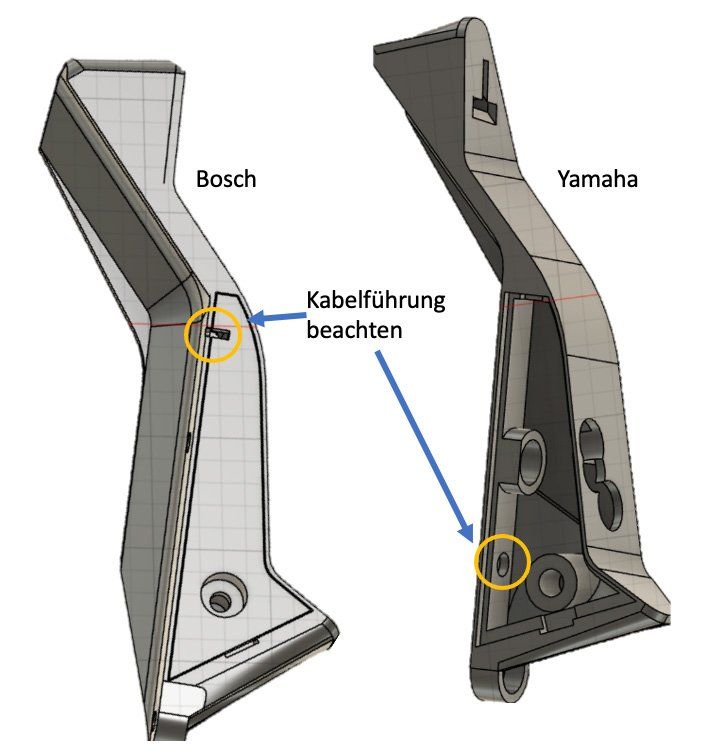

Anschließen des Lichts
Leitungen mit den Twin Tail Light Stecker verbinden – Kabelführung beachten

Button
5

Anbringen des Verschlussdeckels
Verschlussdeckel mit Fixierpin in den Adapter einschieben (1), vollflächig auf den Halter drücken (2) und mit der verbleibenden M4 Schraube am Halter befestigen (3).
